L'émail bijoutier, une matière fascinante

Utilisé depuis des millénaires pour magnifier les bijoux, les tableaux, les vases, les coupelles et les pièces décoratives, l'émail est une matière d'exception.

L’émail, c’est la rencontre fascinante du verre et du cristal (un verre contenant au minimum 24 % de plomb) : une matière précieuse, subtile, intensément colorée grâce à l’action des oxydes métalliques.

Appliqué sur une plaque de métal, l'émail se vitrifie lors de multiples cuissons au four autour de 800°C. Bien que répétées, ces cuissons sont assez brèves et ne durent que 2 à 3 minutes.

Derrière son éclat et sa profondeur, se cache un processus de fabrication complexe, où chaque étape compte et où la précision fait toute la différence.

Cette tradition perdure encore aujourd’hui en France, à la Cristallerie Émaux Soyer de Limoges, l’un des rares lieux dans le monde où l’on perpétue ce savoir-faire avec la même exigence.

Les composants

À la base, une sélection rigoureuse de matières premières : silice, soude, minium de plomb, carbonate de potasse et borax. Le tout est dosé et mélangé selon des formules anciennes, jalousement maîtrisées.

Le creuset

Véritable cœur du four, le creuset est fabriqué à la main en terre réfractaire, puis séché pendant plusieurs mois dans des locaux à plus de 30 °C. Avant d’accueillir l’émail, il doit être cuit en montée lente jusqu’à 1400 °C : une préparation qui s’étale sur 8 jours.

La fusion

La première grande phase consiste à créer la fritte de verre, matière intermédiaire essentielle. Elle est obtenue en versant la coulée dans l’eau : ce choc thermique fait éclater la matière et facilite ensuite la manipulation et le dosage. Cette opération permet également de « roder » un creuset fraîchement installé.

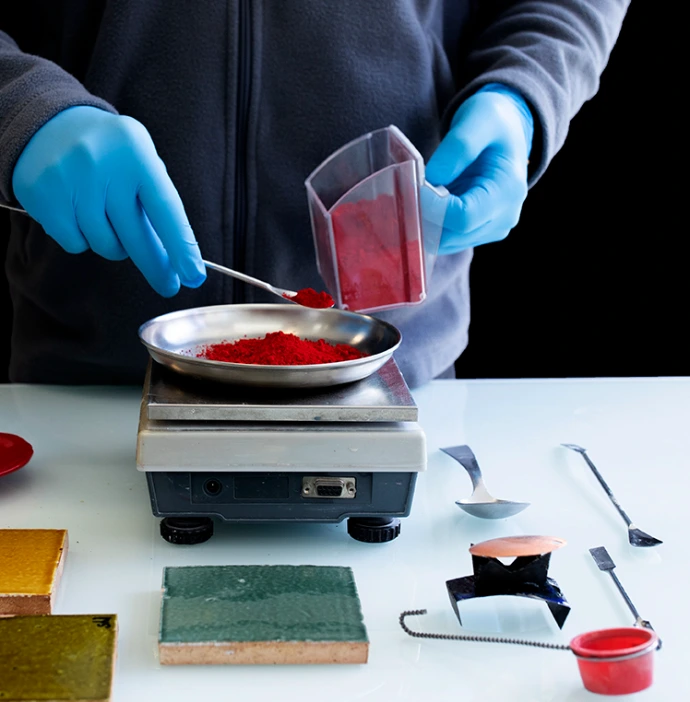

Le creuset servira ensuite de récipient de cuisson et peut produire jusqu’à 350 kg en 24 heures, pour une durée de vie d’environ 3 à 5 semaines. Le dosage reste l’étape la plus délicate : il détermine les qualités mécaniques et surtout chromatiques de l’émail. Après homogénéisation, la composition est enfournée à 1400 °C : environ 8 heures pour 120 kg et 14 heures pour 200 kg.

La sortie de l’émail en fusion

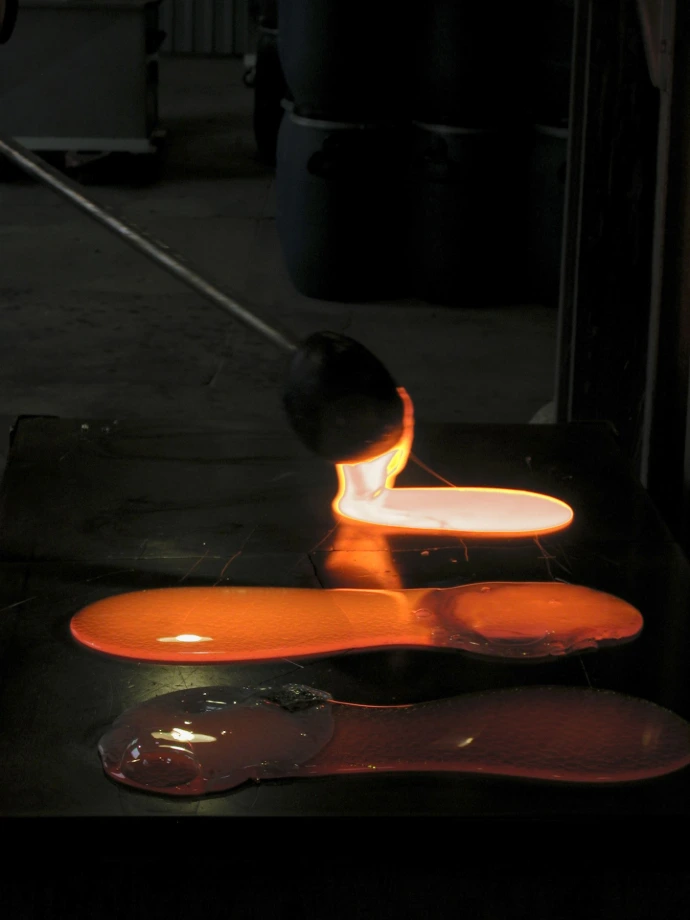

On « cueille » ensuite l’émail en fusion à la louche, puis on le verse : soit sur des tables en fonte, soit dans des moules en fonte, où il refroidit lentement en poursuivant son affinage.

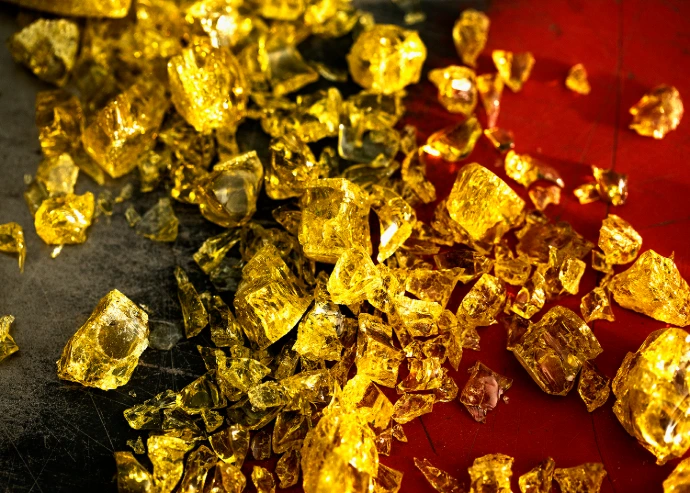

Après refroidissement complet, les galettes obtenues partent majoritairement au broyage (environ 90 %), le reste étant vendu en grains ou en morceaux.

Le broyage

Dernière étape, et non des moindres : concasser puis broyer avec une extrême précaution pour éviter toute contamination entre couleurs et obtenir une poudre à la granulométrie parfaitement régulière.

Ces émaux rejoignent enfin les émailleurs d’art, qui les révèlent sur cuivre, or ou argent, donnant naissance à des pièces où la lumière semble capturée dans la matière.
